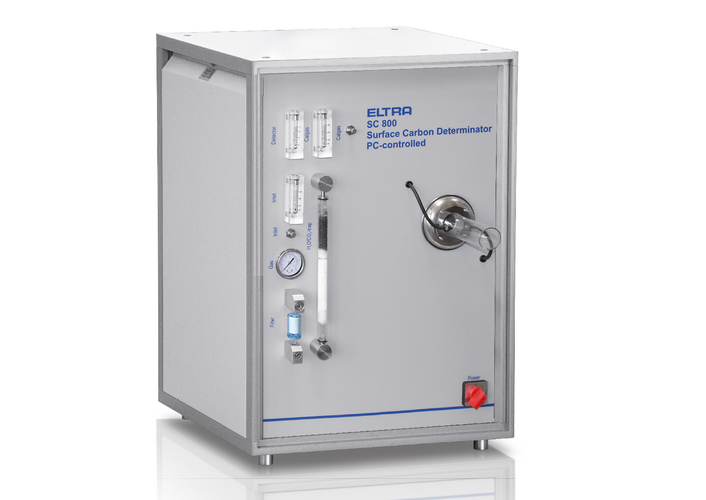

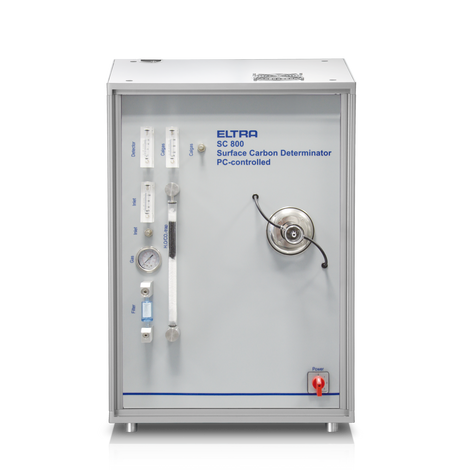

Die Bestimmung von Oberflächenkohlenstoff ist eine Spezialanwendung, die beispielsweise in der Qualitätskontrolle der Metallindustrie ihren Einsatz findet. Der ELTRA SurfaceC-800 ist für die präzise Bestimmung von Oberflächenkohlenstoff in einer Vielzahl von Feststoffen entwickelt worden. Sein Messbereich reicht vom ppm-Level bis zu 1000 µg/cm2.
Der SurfaceC-800 ist mit einem Widerstandsofen mit Quarzrohr ausgestattet und erreicht Temperaturen bis zu 1.000 °C für die Oxidation der Probe. Er lässt sich in Schritten von je einem Grad Celsius regulieren. Als Trägergas wird im SurfaceC-800 Sauerstoff verwendet.
Das Messsystem des ELTRA SurfaceC-800 ist genau, zuverlässig, garantiert eine lange Lebenszeit und lässt sich individuell an die Spezifikationen der Anwender anpassen. Seine zwei Infrarot-Messzellen können miteinander kombiniert werden und garantieren so eine noch präzisere Messung des Oberflächenkohlenstoffs.
Anwendungsbeispiele
Aluminium, Keramik, Metalle, Kohlenstoff auf Stahl...
Produktvorteile
- Schnelle, präzise und zuverlässige Bestimmung der Elemente
- vielfältige Einsatzmöglichkeiten
- Widerstandsofen erreicht Temperaturen bis zu 1.000 °C und kann in Schritten von je einem Grad Celsius angepasst werden
- Individuell konfigurierbare Infrarotmesszellen ermöglichen einen weiten, flexiblen Messbereich

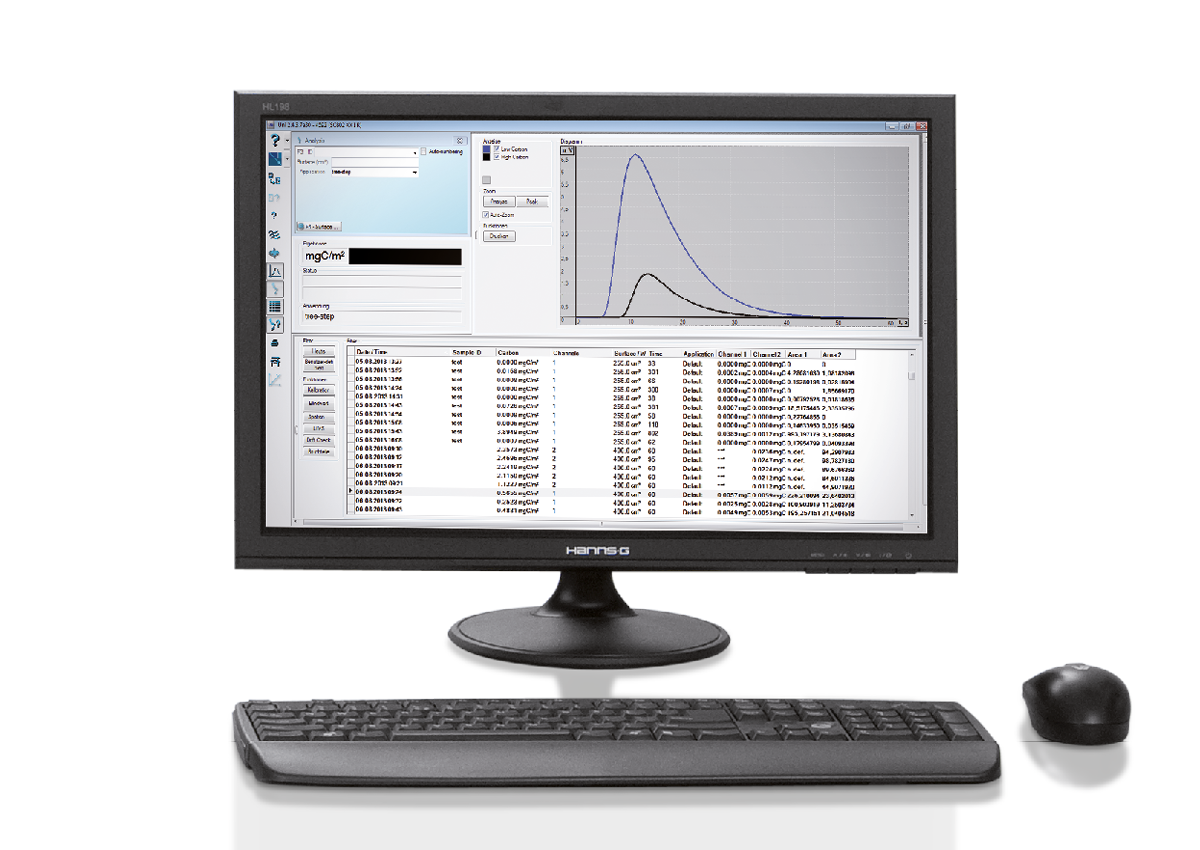

- Leistungsstarke Software (mehrsprachig, benutzerdefinierte Darstellung, Datenexport)
- Einpunkt- und Mehrpunktkalibration
- Elektronische Gasdurchflussregelung
- Wartungsarm
- Robustes Design ermöglicht den Einsatz in der Produktionskontrolle und Laboratorien
- Kalibrierung über Standards oder Gasdosierung
- Einfache Probenhandhabung zur Bestimmung des Oberflächenkohlenstoffs
- Analyse von großen Proben (bis zu 32 x 145 mm) ist möglich
- Optionaler Gold IR Pfad für die Analyse von Proben die Halogene oder Säuren beinhalten
- Die spezielle Probenschleuse verhindert den Eintritt von Luft und somit auch von CO2 in das System
Funktionsprinzip
Die Bedienung des SurfaceC-800 ist einfach und sicher. Zuerst wird die Temperatur des Ofens (bis zu 1000 °C) eingestellt, die Oberflächengröße in den angeschlossenen PC eingegeben und die Probe in ein Quarzschiffchen platziert. Für die Analyse wird das Schiffchen mit der Probe durch das offene Ende des Verbrennungsrohrs bis in die heißeste Zone des Ofens geschoben.
Das Verbrennungsgas wird durch einen Kupferoxidkatalysator geleitet und das gebildete CO2 wird in den Infarotmesszellen bestimmt. Die Auswertung der Signale und die Ausgabe der Ergebnisse erfolgen automatisch über einen externen PC. Die Weiterleitung an ein Laborinformationssystem (LIMS) ist möglich. Die durchschnittliche Analysedauer liegt zwischen nur 60 bis 90 Sekunden.
Analysator für Oberflächenkohlenstoff SurfaceC-800 Technische Daten
| Measured elements | carbon dioxide, water |
|---|---|
| Furnace alignment | horizontal |
| Sample carrier | quartz boats |
| Field of application | agriculture, biology, chemistry / plastics, construction materials, environment / recycling, geology / mining, others |
| Furnace | resistance furnace with quartz tube, adjustable up to 1000 °C |
| Catalyst furnace | + |
| Process of measurement | temperature and carrier gas can be changed during measurement according to a user-defined program |
| Detection method | solid state infrared absorption |
| Number of IR cells | 1 - 2 |
| Material of IR path | gold |
| Typical analysis time | 5 - 20 min (depending on program) |
| Chemicals required | copper oxide, magnesium perchlorate, sodium hydroxide |
| Gas required | nitrogen 99.995 % pure (2 - 4 bar / 30 - 60 psi)//oxygen 99.995 % pure (2 - 4 bar / 30 - 60 psi) |
| Power requirements | 230 V, 50/60 Hz, max. 10 A, 2300 W |
| Dimensions (W x H x D) | 55 x 80 x 60 cm |
| Weight | ~ 65 kg |

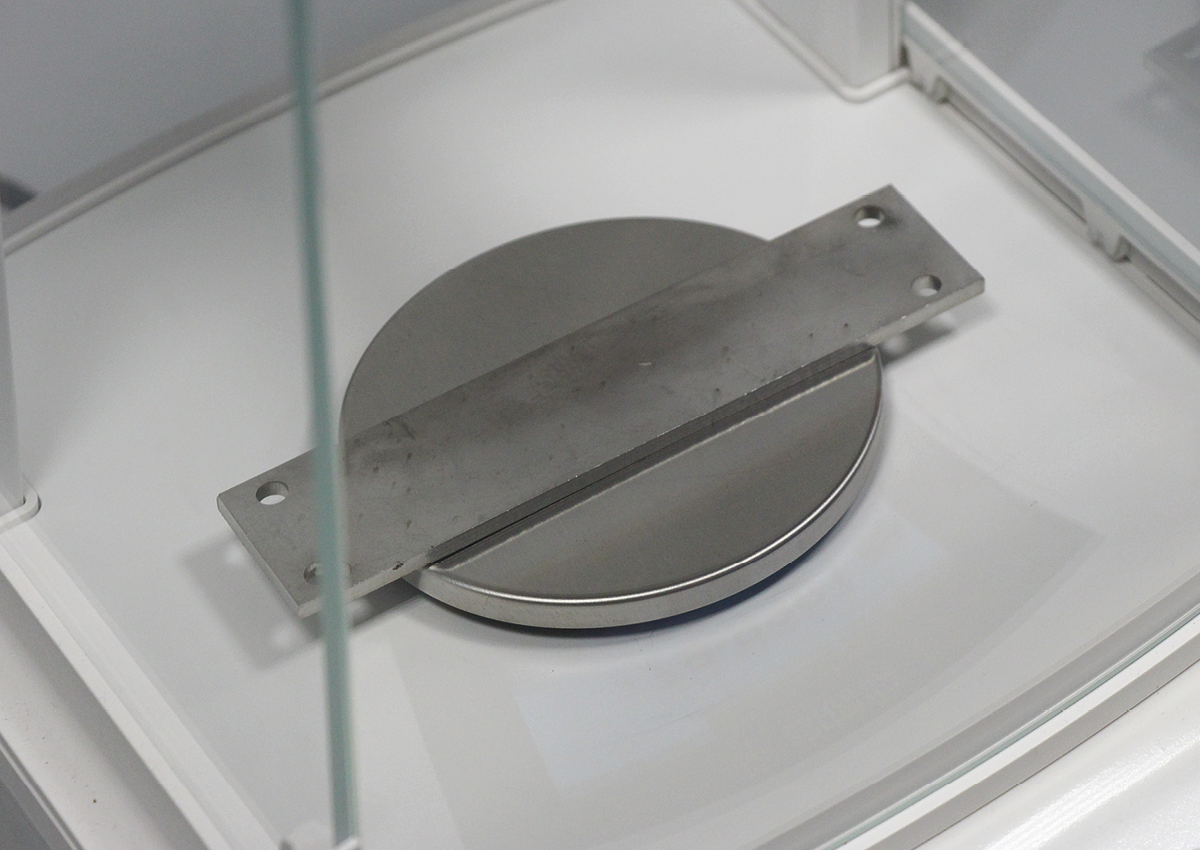

| Required equipment | PC, monitor, balance (resolution 0.0001g) |
| Optional accessories | voltage stabilizer 5 KVA, TIC module |
