Do czterech bardzo czułych komórek na podczerwień (IR) pozwala na precyzyjny pomiar zarówno wysokich jak i niskich stężeń węgla i siarki podczas jednej analizy. Zakres pomiarowy każdej komórki może być dostosowany do specyficznych wymagań użytkownika, aby zapewnić optymalne warunki pomiarowe dla każdej aplikacji.
ELEMENTRAC CS-d jest dostarczany z wszechstronnym i przyjaznym dla użytkownika oprogramowaniem ELEMENTS.
Wideo produktu

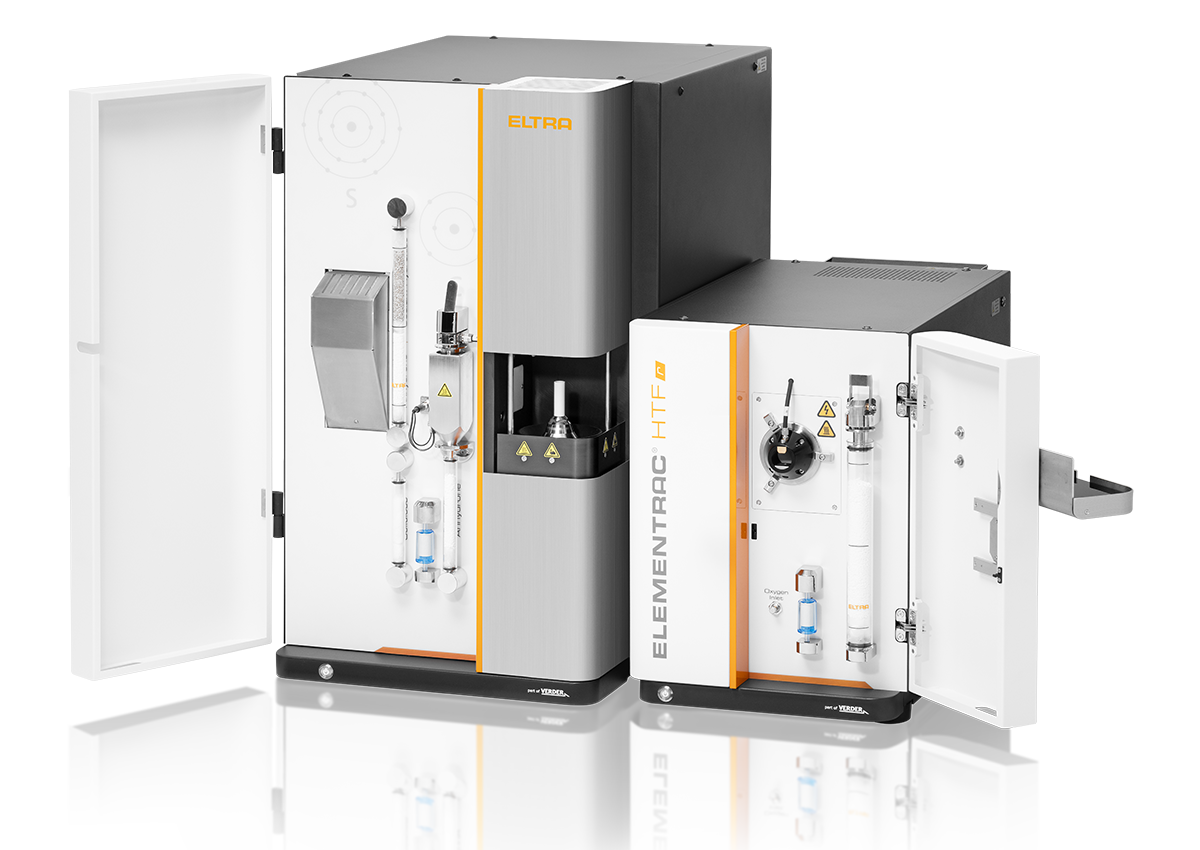

Pełna elastyczność dzięki dwóm piecom
- Pełna elastyczność dzięki połączeniu pieca indukcyjnego i oporowego: Technologia ELTRA Dual Furnace (EDF)
- Szybka i dokładna analiza węgla i siarki w próbkach nieorganicznych i organicznych
- Do czterech niezależnych komórek podczerwieni z elastycznymi zakresami pomiarowymi
- Złota kuweta pomiarowa IR pozwala na wydłużenie czasu życia celi dla analizy próbek zawierających halogeny lub kwasy
- Jednoczesne oznaczanie węgla i siarki przy minimalnym przygotowaniu próbki
- Wytrzymała konstrukcja umożliwia zastosowanie w kontroli produkcji i laboratorium
Analizator węgla / siarki ELEMENTRAC CS-d Praca i proces analizy
Obsługa ELEMENTRAC CS-d jest łatwa i wygodna i wymaga tylko kilku kroków. Typowa naważka próbki do analizy węgla / siarki wynosi od 50 do 1000 mg. Jest to wystarczające do wiarygodnego wykrywania stężeń od 1 ppm do 100%. Przed procesem spalania konieczne jest wyodrębnienie próbki z początkowej ilości, która jest silnie zróżnicowana w zależności od matrycy. Międzynarodowe normy takie jak DIN EN ISO 14284 (Pobieranie próbek stali i żelaza) dają pewne wskazówki.

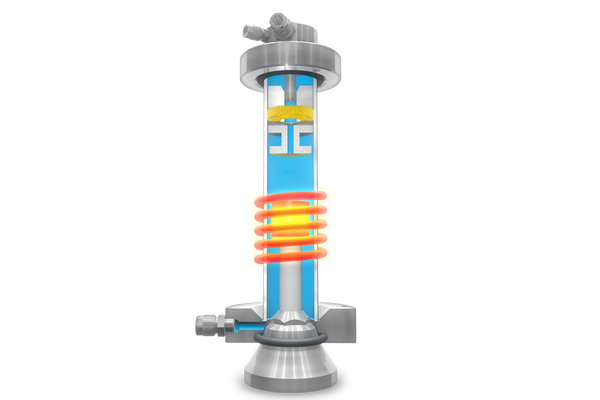

Piec indukcyjny

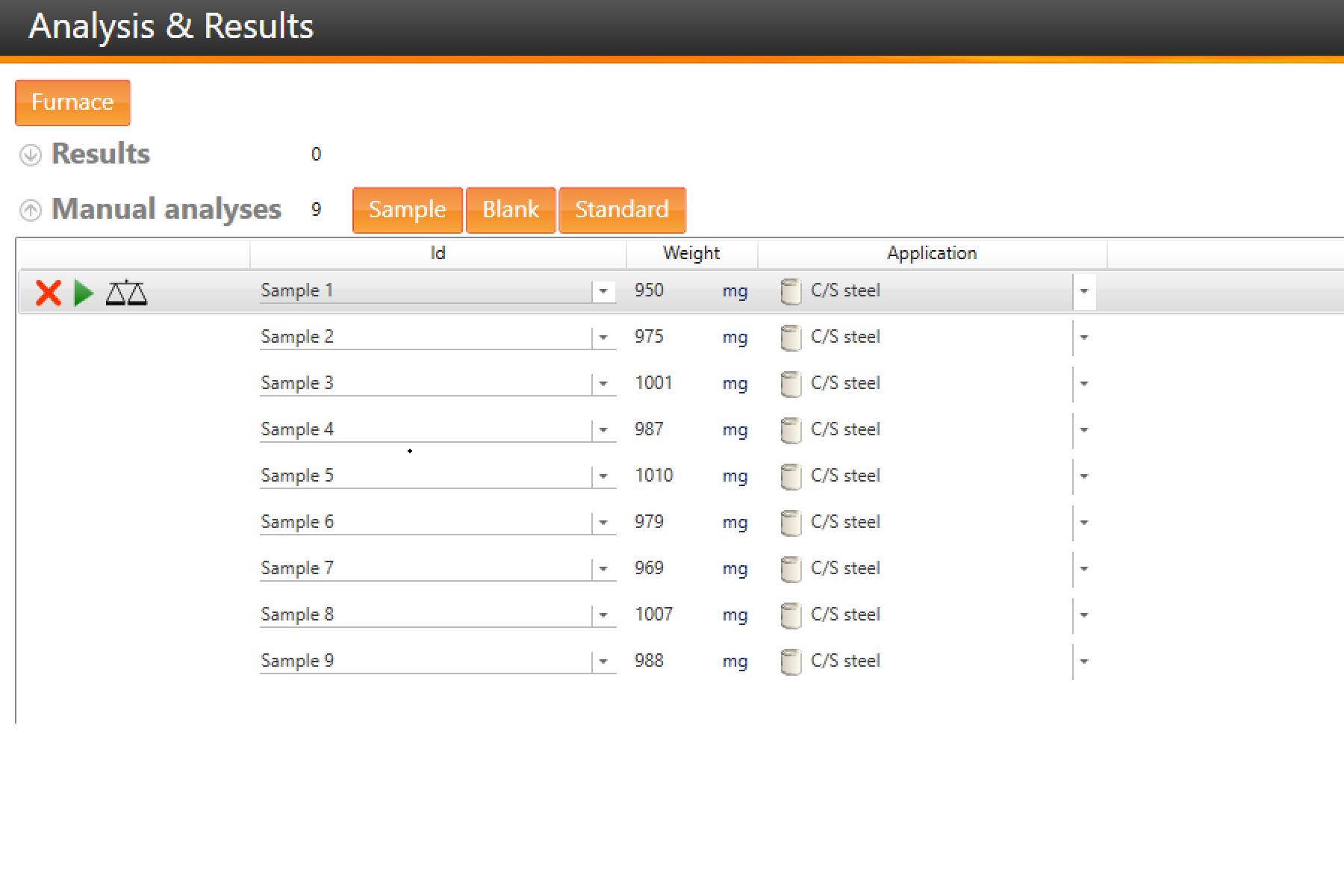

Krok 1: Wprowadzanie próbki do programu ELEMENTS

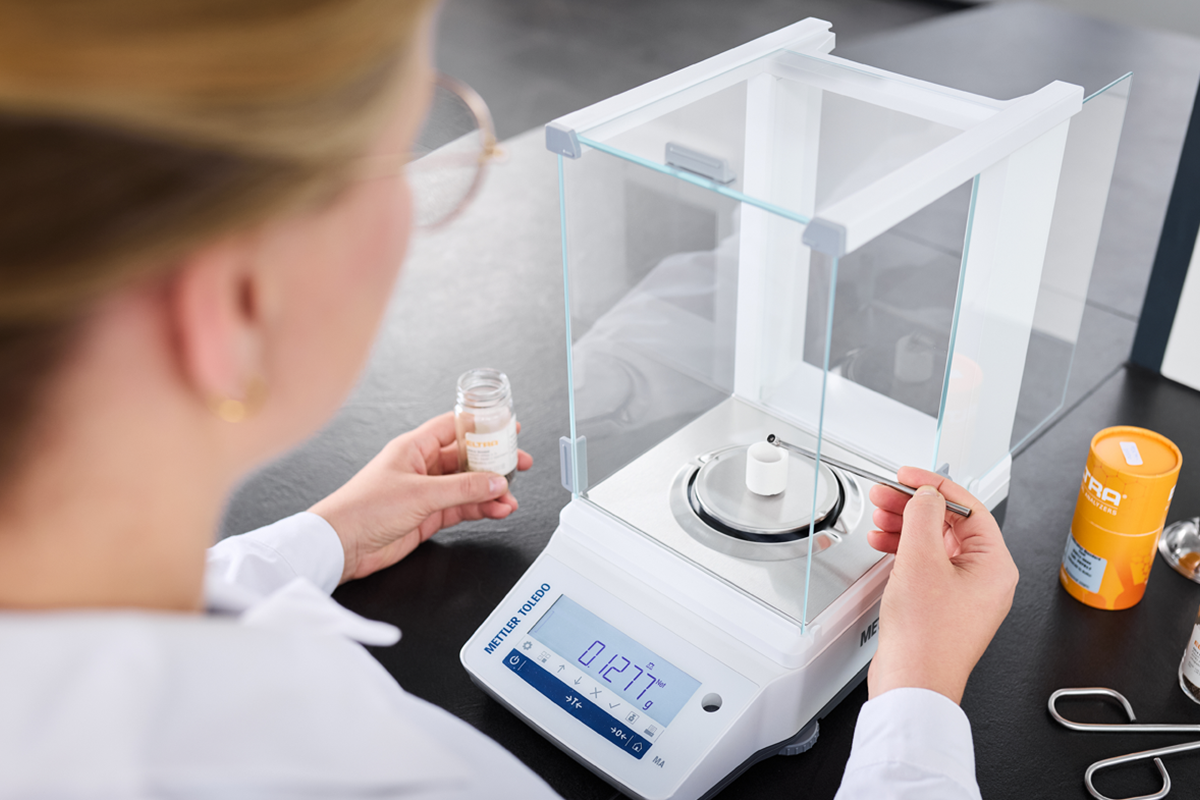

Krok 2: Naważanie i dodawanie akceleratorów
Typowe naważki próbki dla analizy C / S zawierają się w przedziale od 50 mg do 1000 mg. Próbka jest ważona w tyglu ceramicznym i dodaje się akceleratory, takie jak wolfram. Geometria próbki (np. drut, proszek, pin itp.) nie jest istotna do przeprowadzenia wiarygodnej analizy.
Krok 3: Analiza
Następnie tygiel ceramiczny umieszczany jest na cokole CS-d i rozpoczyna się analiza za pomocą oprogramowania ELEMENTS. Oprogramowanie kontroluje wszystkie kolejne etapy, takie jak spalanie i ocena.

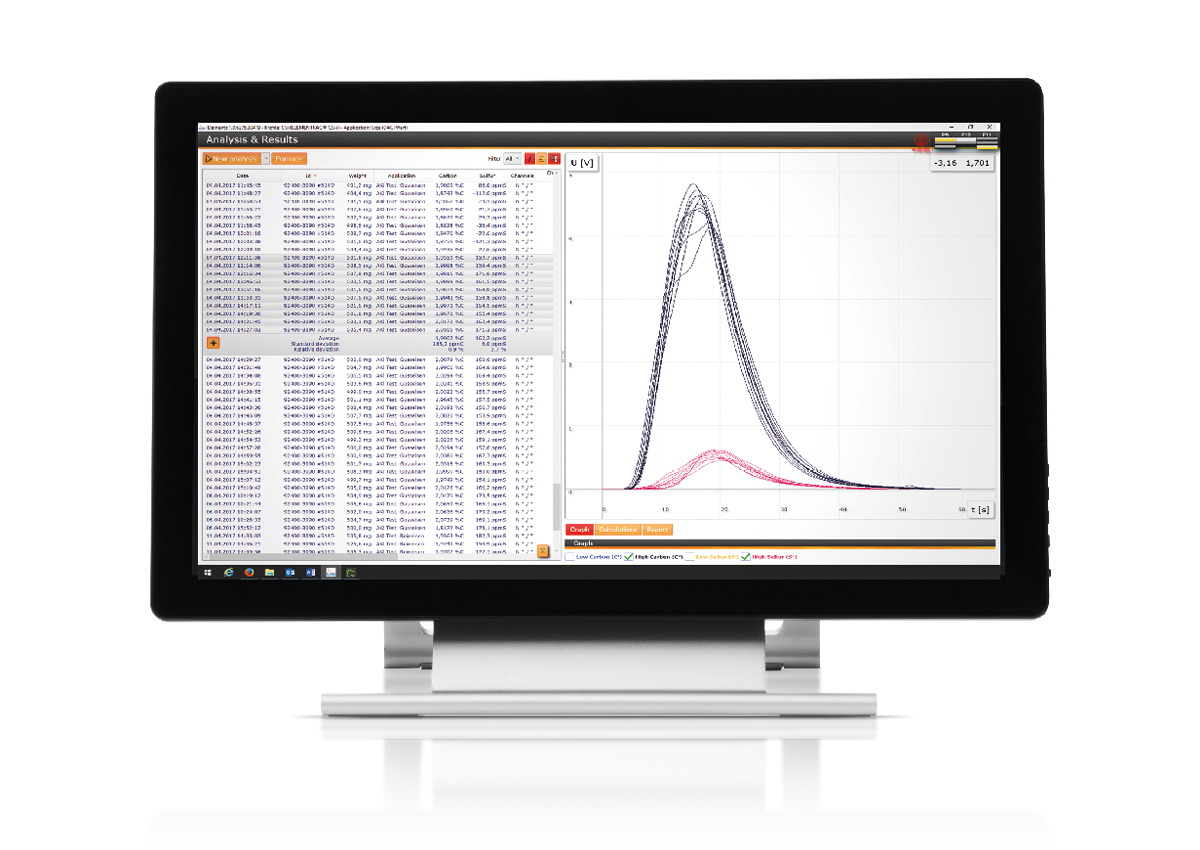

Krok 4: Wyniki i eksport danych
45-60 sekund po rozpoczęciu analizy, zmierzone stężenia węgla i siarki są dostępne do eksportu jako raport lub poprzez LIMS.
Piec oporowy
Krok 1: Wprowadzanie próbki do programu ELEMENTS
Krok 2: Naważanie próbki
Typowe naważki dla analizy C/S w piecu oporowym mieszczą się w zakresie od 50 mg do 500 mg. Próbka jest umieszczana bezpośrednio w łódce. Zazwyczaj nie ma konieczności stosowania akceleratorów.
Krok 3: Analiza
Próbkę umieszcza się przed piecem i uruchamia pomiar w oprogramowaniu. Zielona dioda LED sygnalizuje, że próbka może zostać wprowadzona do pieca. Podczas spalania oprogramowanie ELEMENTS w sposób ciągły rejestruje wartości pomiarowe

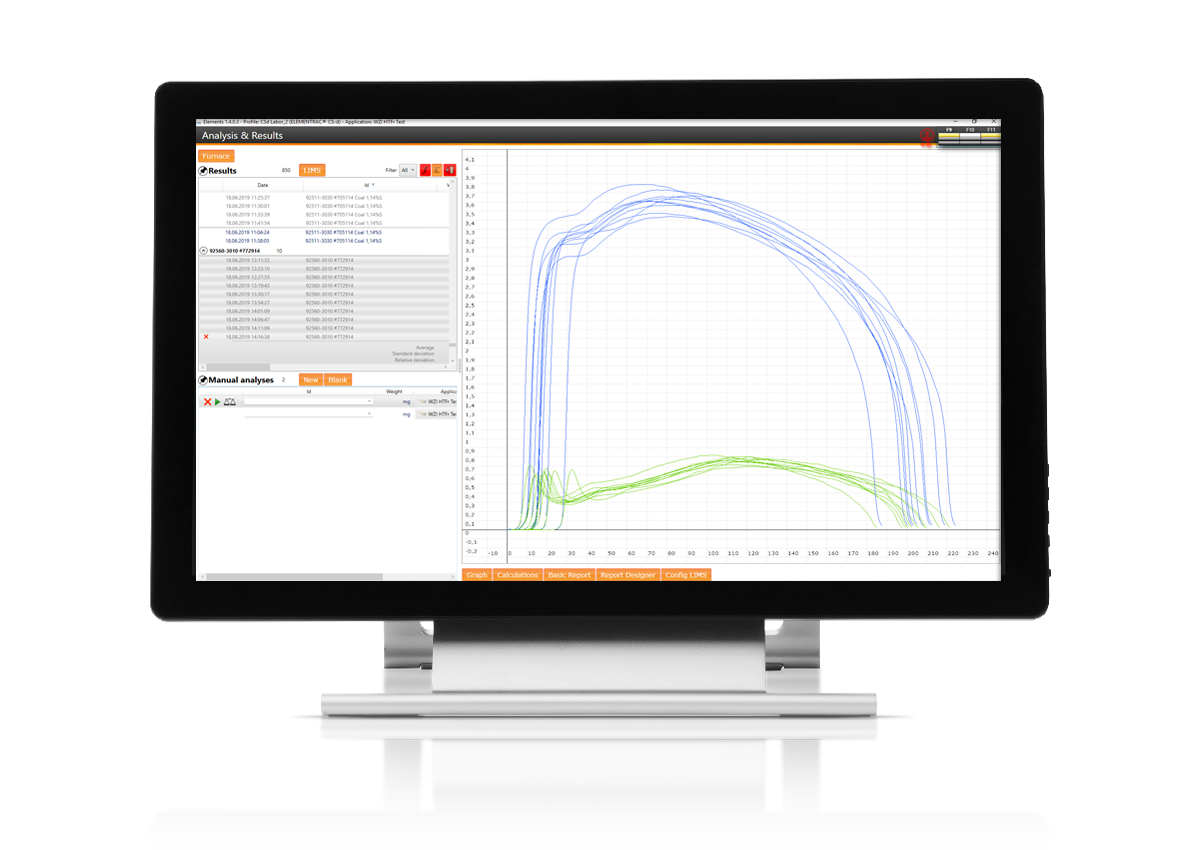

Krok 4: Wyniki i eksport danych
60 do 240 sekund po rozpoczęciu analizy, zmierzone stężenia węgla i siarki są dostępne do eksportu jako raport lub poprzez LIMS.
Analizator węgla / siarki ELEMENTRAC CS-d Konfiguracje
ELEMENTRAC CS-d jest dostępny jako analizator jednoelementowy tylko dla węgla lub siarki, lub w konfiguracji do jednoczesnego pomiaru węgla i siarki. Wykorzystuje do tego celu maksymalnie cztery kuwety IR, które mogą być dostosowane do indywidualnych wymagań. Wraz ze wzrostem długości kuwety wzrasta czułość dla niskich stężeń (np. 10 ppm). Krótsze kuwety mogą jeszcze mierzyć próbki o niskich poziomach w zakresie ppm, ale znacznie wzrasta odchylenie standardowe mierzonych wartości. Dla optymalnego pomiaru niskich i wysokich stężeń zaleca się więc stosowanie dwóch kuwet IR na element. Najnowsza technologia detektorów umożliwia szeroki zakres pomiarowy dla węgla i siarki od ppm do 100 % zarówno w piecu indukcyjnym jak i oporowym. Ponadto, kuwety ze złotem zainstalowane w standardzie oferują większą niezawodność w analizie pierwiastkowej próbek zawierających halogeny.
Specjalną opcją dla ELEMENTRAC CS-d jest pułapka halogenowa do niezawodnego wiązania nawet bardzo wysokich stężeń halogenów. Analizator węgla / siarki może być również dostarczony w specjalnej konfiguracji do analizy cementu.
Cele pomiarowe podczerwieni z elastycznym zakresem pomiarowym
Analizator węgla / siarki ELEMENTRAC CS-d Zintegrowane standardowe rozwiązania
ELEMENTRAC CS-d oferuje w standardzie inteligentne rozwiązania zapewniające dokładny i wiarygodny pomiar stężenia węgla i siarki również w próbkach złożonych:

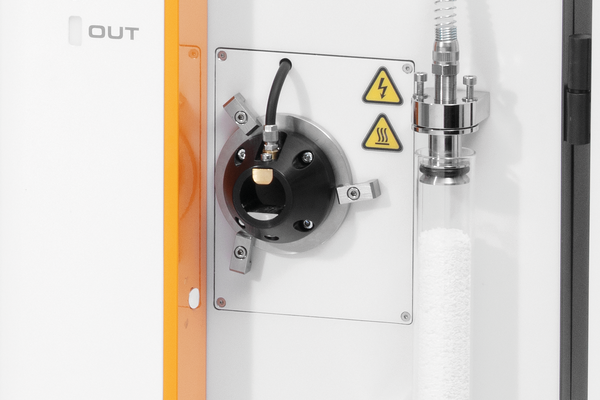

Port próbki w piecu oporowym (redukcja wartości ślepej)
ELEMENTRAC CS-d zapewnia dokładną i wiarygodną analizę próbek o niskiej zawartości węgla w piecu oporowym. Dzięki zoptymalizowanej geometrii portu próbki o zmniejszonej średnicy i przepłukiwaniu tlenem na wejściu próbki, wartość ślepej próby CO2 z atmosfery jest drastycznie zmniejszana podczas wprowadzania próbki, co pozwala na uzyskanie wiarygodnych wyników w niskim zakresie pomiarowym
Ogrzewany filtr pyłowy
- Pył powstający podczas spalania indukcyjnego jest zbierany w zewnętrznym filtrze przeciwpyłowym
- Wydajne ogrzewanie filtru pyłu zapobiega skraplaniu się pary wodnej
- Znacząca poprawa powtarzalności i odtwarzalności pomiarów siarki
Analizator węgla / siarkiELEMENTRAC CS-d Opcje
Oprócz zintegrowanych funkcji ELEMENTRAC CS-d dostępne są dalsze opcje zwiększające efektywność pomiaru węgla/siarki.

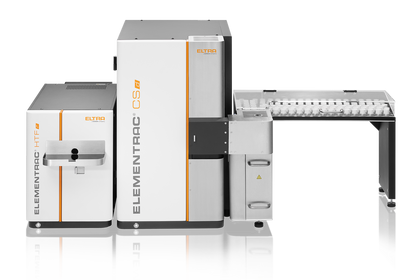

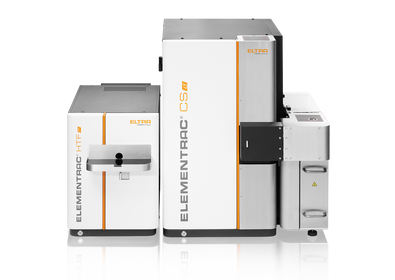

Automatyczny podajnik prób - Autoloader
Piec indukcyjny ELEMENTRAC CS-d można opcjonalnie wyposażyć w automatyczny podajnik próbek. Moduł standardowy oferuje 36 pozycji tygla, a model XL nawet 130 pozycji. Jest to największy dostępny na rynku automatyczny podajnik do tego typu zastosowań.

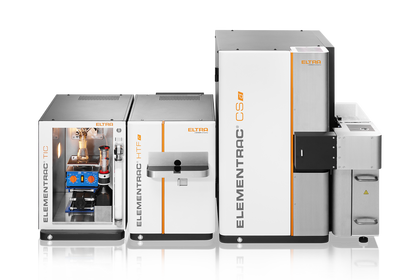

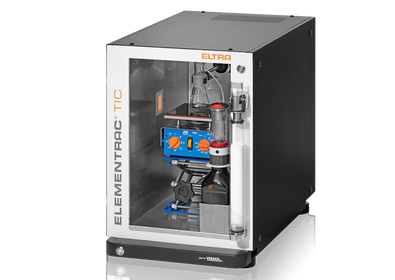

Moduł TIC
Węgiel może być oznaczany jako węgiel całkowity (TC) lub we frakcjach, tj. całkowity węgiel organiczny (TOC) lub całkowity węgiel nieorganiczny (TIC). W połączeniu z CS-d, moduł TIC ELTRA mierzy zawartość TIC (np. wapna) poprzez zakwaszenie w produktach takich jak gleba lub materiały budowlane.
IoT - Internet of things The platform for remote access to your devices
- Real-time Monitoring: Gain insight into the status of your machines at any time thanks to immediate access to important data.
- Live Notifications: Stay up to date on the status of your devices with instant notifications.
- Effortless Backup: Whether you need to back up a single device or an entire fleet, back up your data effortlessly and minimize downtime.
- Automatic Software Updates: Verder Scientific IoT keeps your device software up to date, optimizing performance and reliability.
- Access to Analyses Data: ELTRA analyzers offer remote access to analysis data. This allows you to conveniently access important data while on the move.
- Autoloader Efficiency: Get the most out of remote analysis preparation with our autoloader feature, which ensures uninterrupted operation and increased productivity for all instruments equipped with it.
Experience the power of the Verder Scientific IoT platform today and unlock the full potential of your ELTRA analyzers!
Analizator węgla / siarkiELEMENTRAC CS-i Oprogramowanie ELEMENTS

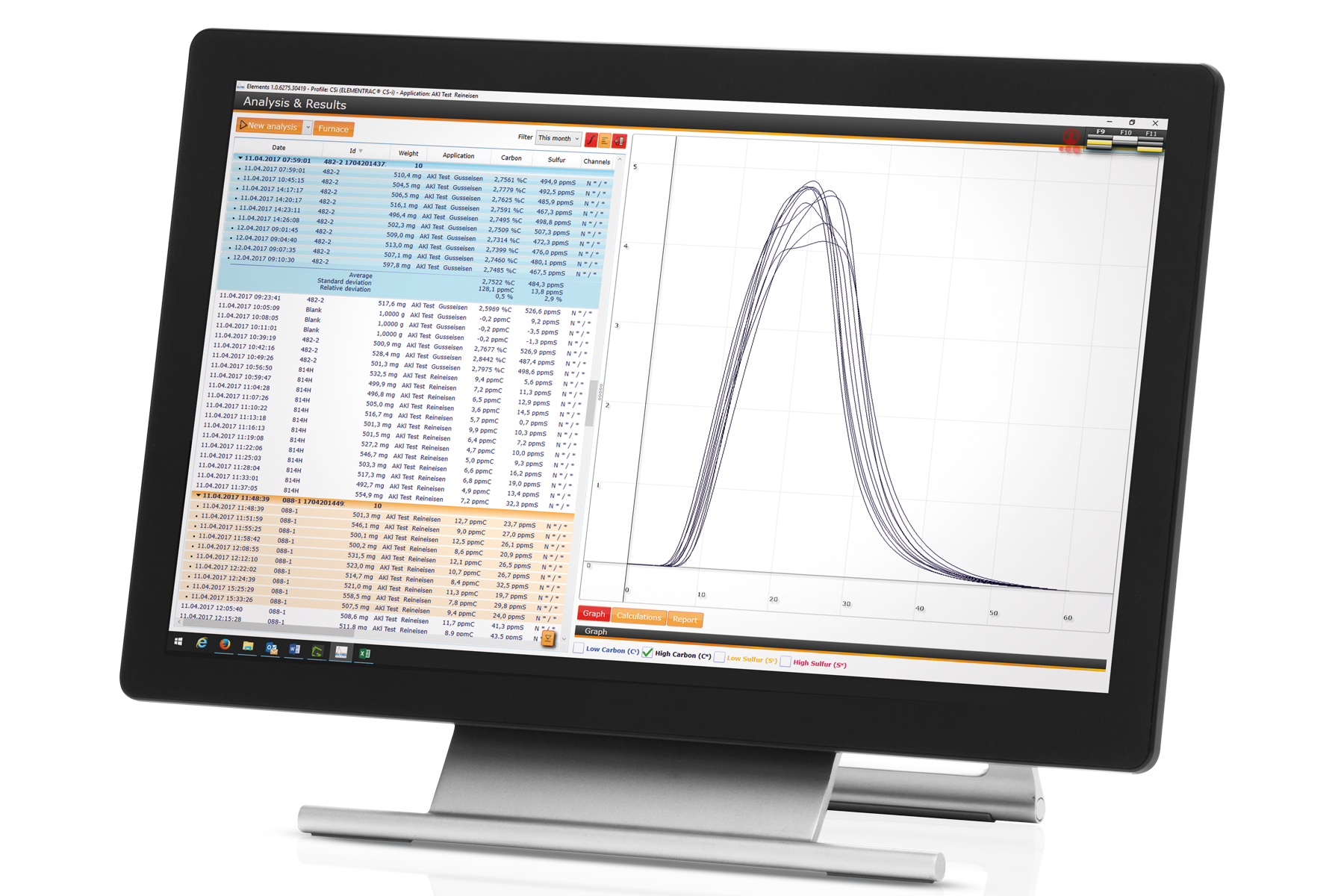

Wszechstronne, oparte na systemie Windows oprogramowanie ELEMENTS jest istotną częścią wszystkich analizatorów elementarnych generacji ELEMENTRAC.
Centralne okno (analiza i wyniki) jest punktem wyjściowym, z którego wszystkie funkcje wymagane w codziennej pracy są łatwo dostępne. Z tego miejsca możliwe jest grupowanie i eksport analizowanych próbek lub rejestracja i analiza nowych próbek. Użytkownik może wywołać różne podrzędne funkcje, takie jak ustawienia aplikacji, kalibracja, diagnostyka lub status.
Analizator węgla / siarkiELEMENTRAC CS-d Typowe materiały próbek
stopy, popioły, węgliki, żeliwo, Cement, ceramika, coal, koks,Miedź, szkło, gips, Żelazo, wapień, metale, minerały,olej, rudy, materiały roślinne, metale ogniotrwałe, guma, piasek, gleba, stal, tytan, tytoń ...
Analizator węgla / siarkiELEMENTRAC CS-d Zasada działania
Niezależnie od tego, jaki piec jest używany w ELEMENTRAC CS-d, węgiel i siarka w próbce tworzą podczas spalania gazowe cząsteczki takie jak SO2 i CO2. Uwolnione ilości CO2 i SO2 są mierzone w maksymalnie czterech komórkach podczerwieni. Zazwyczaj do pomiaru jednego gazu (CO2 lub SO2) używane są dwie komory IR, aby zapewnić precyzyjną i prawidłową analizę zarówno bardzo niskich, jak i bardzo wysokich stężeń.
Kiedy używany jest piec indukcyjny CS-d, gaz nośny (tlen) i produkty spalania (CO2, śladowe ilości CO i SO2) są najpierw przepuszczane przez metalowy filtr w celu usunięcia wszystkich cząstek stałych. Następnie w rurce wypełnionej nadchloranem magnezu usuwane są ślady wody. Osuszony gaz spalinowy przechodzi następnie do dwóch komórek na podczerwień do pomiaru siarki (SO2). Następnie, podgrzany katalizator (zwykle krzemionka platynowa) utlenia śladowe ilości tlenku węgla (CO) do CO2 oraz cząsteczki SO2 do SO3. Gaz SO3 jest pochłaniany przez celulozę, a CO2 jest mierzony w maksymalnie dwóch komórkach IR. Na koniec gaz spalinowy jest odprowadzany do wylotu, a oprogramowanie ELEMENTS oblicza stężenie węgla i siarki.
Podczas gdy piec indukcyjny w ELEMENTRAC CS-d jest odpowiedni do analizy próbek nieorganicznych, takich jak stal, żeliwo i ceramika, piec oporowy jest używany do spalania próbek organicznych, takich jak węgiel, koks lub gleba. Podczas spalania próbki węgla w temperaturze ok. 1350° C uwalniane są CO2 i SO2, ale zazwyczaj nie powstaje tlenek węgla (CO). Gazy spalinowe z pieca oporowego przechodzą najpierw przez filtr ceramiczny do absorpcji cząstek stałych, a następnie przez szklaną rurkę z nadchloranem magnezu. Następnie osuszone spaliny przechodzą tą samą drogą, co spaliny z pieca indukcyjnego. Zazwyczaj piec katalityczny jest wyłączany podczas użytkowania pieca oporowego, ponieważ utlenianie CO nie jest wymagane. Jednak ryzyko niepełnego spalania i powstawania tlenku węgla wzrasta przy niższych temperaturach (~600 °C); w takich przypadkach piec katalityczny może być włączony.
Analizator węgla / siarki ELEMENTRAC CS-d Dane techniczne
| Measured elements | carbon, sulfur |
|---|---|
| Samples | organic, inorganic |
| Furnace alignment | horizontal (resistance furnace) and vertical (induction furnace) |
| Sample carrier | ceramic boats / crucibles |
| Field of application | agriculture, chemistry / plastics, coal / power plant, construction materials, engineering / electronics, environment / recycling, geology / mining, glass / ceramics, |
| Furnaces | induction furnace, above 2,000 °C//resistance furnace (ceramic tube), adjustable up to 1,550 °C (steps of 1 °C) |
| Detection method | solid state infrared absorption |
| Number of IR cells | 1 - 4 |
| Material of IR path | gold |
| Typical analysis time | induction furnace 40 - 50 s//resistance furnace 60 - 120 s |
| Chemicals required | platinized silica (alternatively copper oxide), magnesium perchlorate, sodium hydroxide |
| Gas required | compressed air (4 - 6 bar / 60 - 90 psi)// oxygen 99.5 % pure (2 - 4 bar / 30 - 60 psi) |
| Power requirements induction furnace | 230 V, 50/60 Hz, 16 A fuse |
| Power requirements resistance furnace | 230 V, 50/60 Hz, 20 A fuse |
| Dimensions (W x H x D) | 89 x 84 x 79 cm |
| Weight | ~ 200 kg |
| Required equipment | PC, monitor, balance (resolution 0.0001g) |

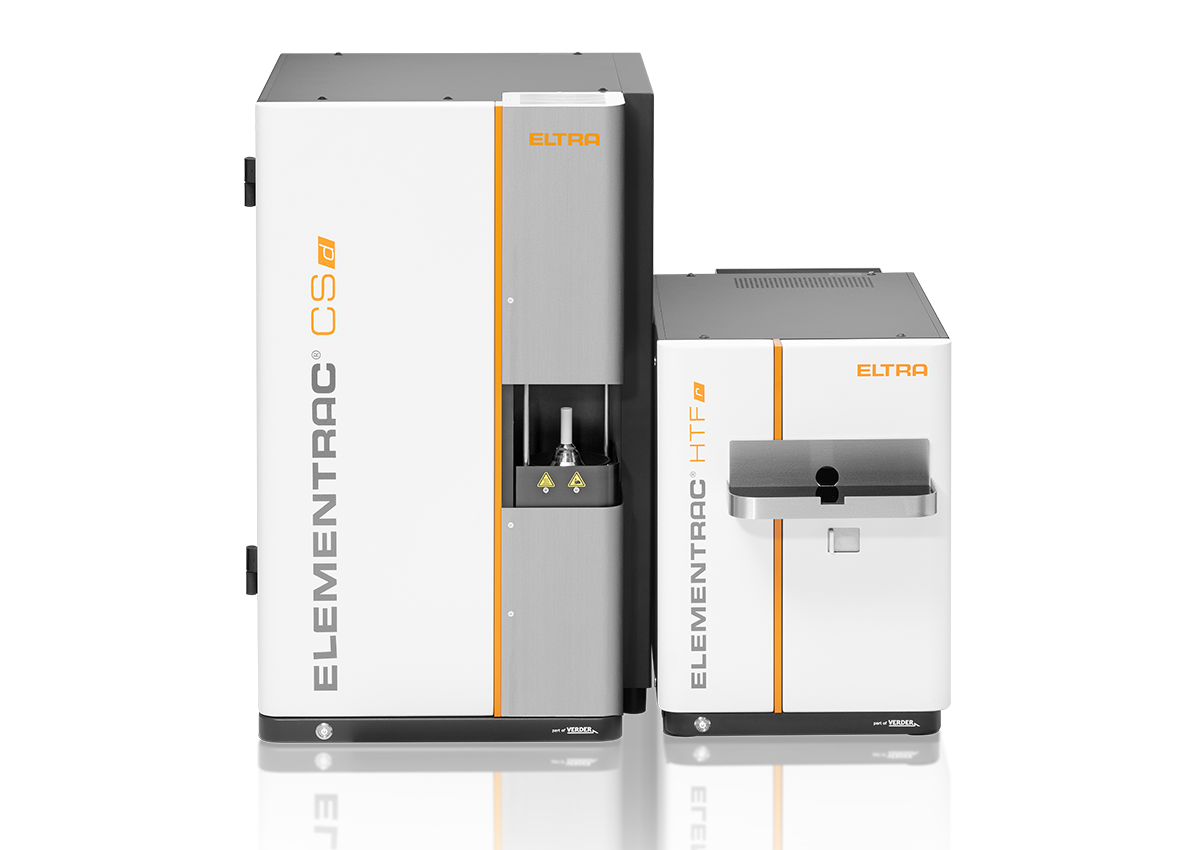

| Optional accessories | Autoloader for 36 crucibles, autoloader for 130 crucibles, HTF-540 pre-heating furnace, carrier gas purification, halogen trap |
