A felszabaduló széndioxid és víz mennyiségének meghatározása speciális alkalmazás, melyet pl. a cement- és gipszgyártás minőségellenőrzése igényel. Az ELTRA CW-800 analizátor mészkő, gipsz és cement széndioxid- és víztartalma pontos és egyidejű meghatározására szolgál nyomnyi és 100% közötti méréstartományban (a minta súlyától függően). Ásványok, ércek, talajok is mérhetők.
A CW-800 készülék kvarccsöves fűtőszálas kemencéjében oxidálódik a minta, a hőmérséklet akár 1000 °C is lehet. 1 °C lépésenként állítható be a hőmérséklet, mely a mérés alatt azután állandó értéken marad. Vivőgázként nitrogént alkalmaz a CW-800.
Az ELTRA CW-800 detektora nagyon érzékeny, megbízható és hosszú élettartamú. Érzékenysége állítható a felhasználói követelményeknek megfelelően. 2 db IR-cella működtethető egymástól függetlenül, melyek így nagyon pontos CO2 és H2O mérést tesznek lehetővé.
Alkalmazási példák
gipsz, cement, mészkő, ásványok, ércek, talajok
Előnyök
- Egyszerűbb mintaelőkészítés az egyidejű széndioxid- és vízmeghatározás révén
- Gyors, pontos és megbízható mérés
- Sokféle alkalmazhatósági lehetőség
- Fűtőszálas kemence 1 °C lépésenként akár 1550 °C-ig is felfűthető
- Széles méréstartomány egyedileg beállítható érzékenységű IR-cellák révén
- Arany burkolatú IR-cella, növeli a cella élettartamát halogén- vagy savtartalmú minták mérésekor
- Hatékony szoftver (többnyelvű, felhasználói beállíthatóság, adatok exportálása)
- 1- és többpontos kalibrálás
- Halogéncsapda nem szükséges
- Elektronikus gázáramszabályozás
- Karbantartást nem igényel
- Robusztus kialakítás miatt használható gyártásellenőrzésben és laboratóriumban is
Működési elv

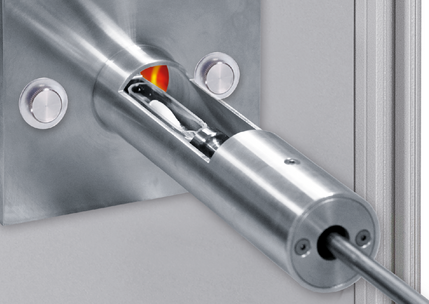

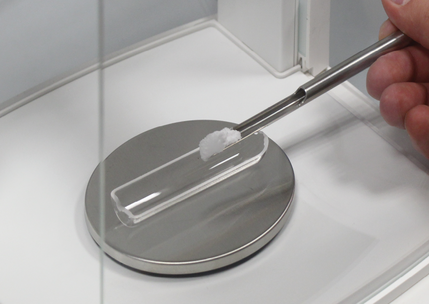

A CW-800 analizátor működtetése egyszerű és biztonságos. Először beállítják a kemence megadott hőmérsékletét (max. 1000 °C). Majd a minta kvarc csónakba történt bemérése után a csónakot a kemence mintabevezető egységére helyezik. Indulhat is a mérés. A beállított hőmérséklettől függően a minta maradék víztartalma vagy kristályvize és CO2 (CaCO3-ból) szabadul fel, melyeket IR-mérőcella mér meg.

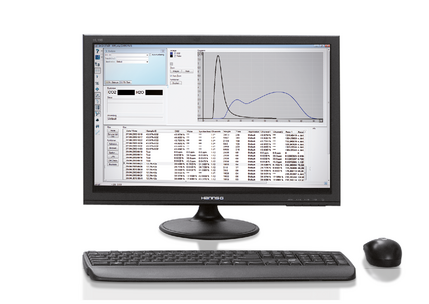

A detektor jele és a készülékparaméterek értékei folyamatosan kijelződnek a mérés alatt. A jel kiértékelése és az eredmények megjelenítése automatikusan történik. A széndioxid és a víz egyidejű meghatározása csupán 2 - 3 percet igényel.
CW-800 Szén / Víz analizátor Műszaki adatok
| Measured elements | carbon dioxide, water |
|---|---|
| Furnace alignment | horizontal |
| Sample carrier | quartz boats |
| Field of application | construction materials, environment / recycling, geology / mining |
| Furnace | resistance furnace with quartz tube, adjustable up to 1000 °C |
| Process of measurement | fixed temperature, fixed carrier gas, no changing during measurement |
| Detection method | solid state infrared absorption |
| Number of IR cells | 1 - 2 |
| Material of IR path | gold |
| Typical analysis time | 2 - 3 min |
| Chemicals required | magnesium perchlorate, sodium hydroxide |
| Gas required | nitrogen 99.995 % pure (2 - 4 bar / 30 - 60 psi) |
| Power requirements | 230 V, 50/60 Hz, max. 10 A, 2300 W |
| Dimensions (W x H x D) | 55 x 80 x 60 cm |
| Weight | ~ 65 kg |
| Required equipment | PC, monitor, balance (resolution 0.0001g) |
| Optional accessories | voltage stabilizer 5 KVA |
